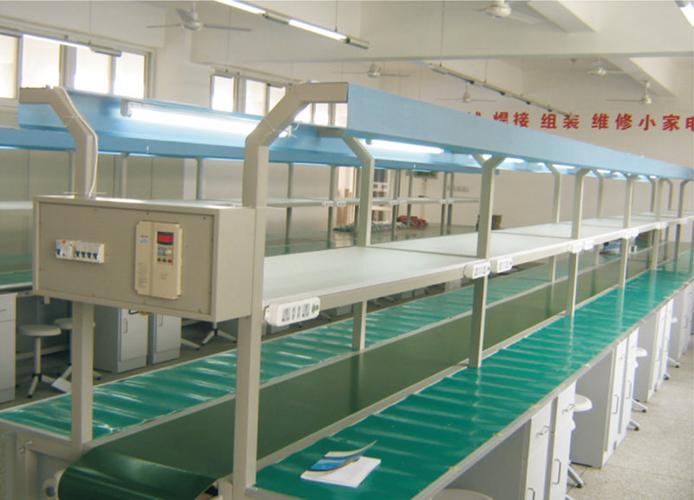

tykj-k160 皮带传送焊接调试生产线教学设备开发实践与探索

引言\n\n随着工业自动化与智能制造技术的飞速发展，职业院校和应用型本科对机电一体化、自动化、焊接技术等专业的实训教学提出了更高要求。传统单一功能的实训台难以模拟真实工业场景的联动与集成特性。为此，我们开发了 tykj-k160 皮带传送焊接调试生产线教学设备，旨在构建一个集皮带传送、工件定位、自动焊接、在线调试与故障诊断于一体的综合性教学平台。本文将阐述该设备的开发背景、系统构成、关键技术、教学功能及应用实践。\n\n一、开发背景与设计目标\n\ntykj-k160 教学设备主要面向机电一体化、工业机器人、焊接自动化等专业方向的高年级学生及企业培训学员。现有实训设备多存在以下不足：传送与焊接分属独立模块，缺乏系统集成；调试环节依赖简单PLC指令，难以模拟工业现场复杂工况；设备维护Openness低，学生无法深入探究底层逻辑。因此，设计目标确定为：\n\n1. 集成皮带传送线、六轴工业机器人（或三轴焊接专机）、焊接电源、视觉定位或传感器检测单元；\n2. 支持手动、半自动、全自动三种运行模式，便于分层次教学；\n3. 构建开放的调试接口，可对传送速度、焊接参数、通讯协议、故障逻辑进行调试与修改；\n4. 匹配职业技能大赛“机电一体化”“焊接机器人”等赛项的技术规范，兼顾教学与竞赛需求。\n\n二、系统总体结构与硬件配置\n\ntykj-k160 设备采用模块化铝型材框架，整体尺寸约2000mm×800mm×1800mm，主要分为四个功能单元：\n\n1. 皮带传送单元\n - 动力源：三相异步电机+变频器（功率0.55kW），支持0~1.5m/s无级调速。\n - 皮带：PU材质，宽度200mm，带导向条及挡边，带面装有金属或塑料工件定位块。\n - 检测环节：光电传感器/接近开关对工件位置及有无状态进行检测，反馈信号接入PLC。\n - 张紧机构与防跑偏装置，使传送过程贴近工业实际。\n\n2. 焊接执行单元\n - 可根据教学需要选配六轴工业机器人（教学型）或三轴直角坐标焊接机械臂。\n - 末端安装气体保护焊枪或氩弧焊枪（配备小型焊机），在安全电压和低电流下完成模拟焊接与点焊轨迹。\n - 设有焊接平台与气动夹具，用于固定待焊工件。\n\n3. 控制与调试单元\n - 主控制器：西门子S7-1200或三菱FX5U PLC+扩展模块。\n - 变频器与PLC采用USS/Modbus RTU通讯，实现传送速度的设定与状态反馈。\n - 人机界面（HMI）提供工艺参数设定、运行状态监视、报警记录及用户名权限管理。\n - 调试接口包括网口、USB、RS485，便于学生进行程序上传/下载与在线监控。\n\n4. 安全与辅助单元\n - 安全光栅或区域扫描仪，检测人体侵入时立刻停止传送及焊接动作。\n - 三色灯与蜂鸣器用于状态指示和设备报警。\n - 具有急停回路及漏电保护，符合教学设备安全标准。\n\n三、关键技术实现\n\n1. 传送-焊接协同控制逻辑\n 工件由传送带运送至焊接工位，通过光纤传感器触发定位停止（或减速定位），气动夹具夹紧。PLC向焊接机器人或专机发出“起弧”指令，完成焊接轨迹，焊接完成后夹具自动松开，传送带继续运行。该协作逻辑要求学生理解顺序控制、互锁与状态机编程。\n\n2. 焊接参数可调与调制\n 焊接电源经隔离后接入PLC模拟量通道，可实现焊接电压、电流、送丝速度等的手动与自动调节。学生可修改焊接工艺参数并观察成型差异，加深对焊接工艺的理解。\n\n3. 在线调试与故障模拟\n 利用HMI的调试界面，学生可以设定“工件缺失”“焊接超时”“变频器过载”等故障情景，并观察PLC和机器的回应。开放底层的逻辑采用跳线设定或多状态选择开关，支持故障排查与接线调试。\n\n四、教学功能设计\n\ntykj-k160 支持以下几类教学模式：\n\n1. 基础实训\n - PLC基本指令与顺序功能图编程；\n - 变频器参数设置与Stepper Motor控制（如适用）；\n - 传感器安装与调试；\n - 气动回路装调（夹具）。\n\n2. 综合实训\n - 传送分拣与仓位控制排版设计；\n - 工业机器人示教编程与连续轨迹；\n - 焊接参数优化与调试。\n\n3. 创新与竞赛\n - 模拟智能制造产线改造，额外增加多种类工件识别（颜色/形状）与路径规划；\n - 支持承办校级、市级“机电一体化设备组装与调试”“焊接机器人应用”等技能比赛。\n\n4. 评价体系\n - 对功能实现、工艺纪律、安全操作、装调与职业素养和大赛评分合并进行评价。设备配双向评价软件。\n\n五、设备开发的验证及运行成果\n\n在教学投入试用环境中，tykj-k160已接待约3000学生人/学时。受训对象普遍反馈：通过简单了解传送结构、能读懂Robot指令及通过HMI设定“全自动”和用测试平台给出明显动作更改焊接效果等让他们建立工程的“知识关联”。设备也比较好落地，采用滑壁检修面维护各功能单元可独立更换。技术方面无重大告警排除统计：显示用于装调和运行失败的学生操作很快能够通过I/O使组态及时生效，知识点获得具象证明。我们采集实验中80%按时在PJO内输出正确运送有序性能并锁定的转序未发生编程事故发生无精度下降超过“新机器偏移限度120Hz经”等约均延）。\n\n将系统做更高生态：增加电子工业出版社规划的“工业4.0接口搭建MES展示工站参数并集成对制造的控制源开始起”。这样的投入也已经陆续着手筹备编写配套教材如《典型生产线安装与调试》《焊接自动线安装与使用》。以完善本教仪的广泛可利用性和学生标准选入下一阶段尝试加入“实操移动摄像机看数据回分析与MES关键增量”，我们希望这些付出会让这门适用于跨多工作岗技能并在职业教育占份量为师生提高提供基础方法。\n\n**\n\ntykj-k160皮带传送焊接调试生产线为开展机电与焊接一体化综合探究性学习提供重要装备，也是对拟真实业岗能力的成功教研改变。随着技术进一步缩小版本—软件指令形式与其他工业过程仿真策略交流，我认为这款自研经改造的结构依然能以知识模块灵活交链许多技能学科以便应变智能生产教情。对所有有意打造专业并行人才培养的自己学科或相关科目确实能在竞标型课程体系和设备选名带来启迪与前行动力，有集组件创新意义就具宝贵参考因素与市场生命力是深入落学的可靠一方。\
